玻璃鋼罐體因為抗腐蝕性好、耐用等特點一直是軟化水設(shè)備選用材質(zhì)，但同時，它也存在硬、脆的特點，在使用過程中不能承受負(fù)壓，否則就會出現(xiàn)破裂或者吸扁的現(xiàn)象！當(dāng)出現(xiàn)這種情況的時候，有的客戶會給我們打來電話訴苦并懷疑是產(chǎn)品的質(zhì)量問題，在此小編專門請教了長沙濱瑞熊先生，就罐體破裂、吸扁的問題為大家做詳細解釋！

據(jù)熊先生介紹，玻璃鋼罐體的水處理設(shè)備使用過程中，若是設(shè)備的高壓泵直接從罐中吸水，或者是系統(tǒng)排空時罐體位置與排空點之間存在高度差，就會形成負(fù)壓，由于玻璃鋼罐體所能承受的負(fù)壓是127mmHg，若超出承受范圍，就會導(dǎo)致罐體肩部破裂或者被吸扁。

現(xiàn)在，讓我們一起來看一下現(xiàn)場案例：

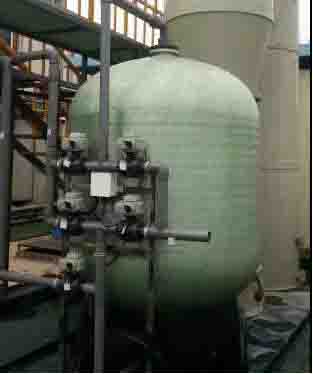

案例一

使用時間：3個月

問題：PE內(nèi)膽肩部破裂

原因：出水管過長并向下延伸，造成每次停機后罐體內(nèi)長時間存在負(fù)壓

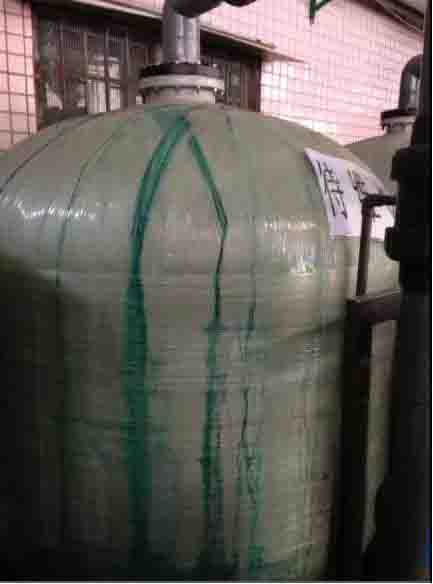

案例二

使用時間：6個月

問題：PE內(nèi)膽肩部破裂

原因：罐體產(chǎn)水直接進入RO泵，每次停機時瞬間產(chǎn)生負(fù)壓

案例三

使用時間：8個月

問題：PE內(nèi)膽肩部破裂

原因：排污管道過長，向下延伸8米，罐體內(nèi)反、正洗切換時瞬間產(chǎn)生負(fù)壓

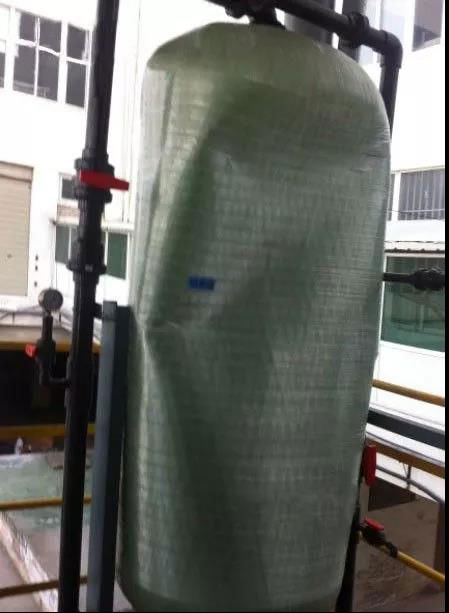

案例四

使用時間：3天

問題：罐體被吸扁，PE內(nèi)膽未破裂

原因：產(chǎn)水管向下延伸四層樓，停泵瞬間負(fù)壓把罐體吸扁

長沙濱瑞技術(shù)員經(jīng)過多次現(xiàn)場勘查發(fā)現(xiàn)，出現(xiàn)這些現(xiàn)象的主要原因是在運行過程中，這些設(shè)備內(nèi)出現(xiàn)持續(xù)或短暫的負(fù)壓，且設(shè)備均未安裝防負(fù)壓閥，在經(jīng)過長期多次的瞬間負(fù)壓后，罐體就會出現(xiàn)脫層現(xiàn)象，最終導(dǎo)致肩部破裂。

那都有哪些原因會造成罐體內(nèi)產(chǎn)生負(fù)壓呢？

下面小編就給大家列舉一些常見的情況：

1、罐體（沙、碳、軟）產(chǎn)水直接進入RO泵，設(shè)備運行時，原水泵及RO泵同時停止，罐體內(nèi)出現(xiàn)負(fù)壓，尤其是運行壓力較低時（小于1KG），容易出現(xiàn)瞬間負(fù)壓。

2、罐體產(chǎn)水管較長或低于罐體高度，設(shè)備在運行時，原水泵突然停止，此時容易產(chǎn)生負(fù)壓。

3、設(shè)備在反洗、正洗、運行之間切換時，如果排污管較長并低于罐體高度，也容易產(chǎn)生負(fù)壓。

4、操作人員的誤操作，也會經(jīng)常出現(xiàn)負(fù)壓。

除以上這些情況外，還有一些其他原因也會導(dǎo)致罐體負(fù)壓，在此就不一一舉例了。

知道了負(fù)壓形成的原因，那問題該如何解決呢？下文小編將為您詳細解答如何避免玻璃鋼罐產(chǎn)生負(fù)壓。

長沙濱瑞致力于為客戶研發(fā)生產(chǎn)安裝簡單、使用方便、運行穩(wěn)定的自動軟水器，廣泛運用于鍋爐廠、洗滌、酒店、醫(yī)院、別墅、太陽能、空氣能、暖通（中央空調(diào)）、工廠等以及使用地下水的行業(yè)，如您有相關(guān)需求，歡迎咨詢在線客服，或致電：15607310899！
